RTDLS / RNTDLS系列起子

  • Pokayoke(防止忘记拧紧)

特征

  • 带有线限位开关的扭矩驱动器

  • 当达到设定扭矩时,肘节开关操作,并且在空转的同时,从限位开关输出一个接触信号。

  • RTDLS是带扭矩刻度的预设类型,而RNTDLS是单用途类型,便于在相同扭矩下重复拧紧工作。

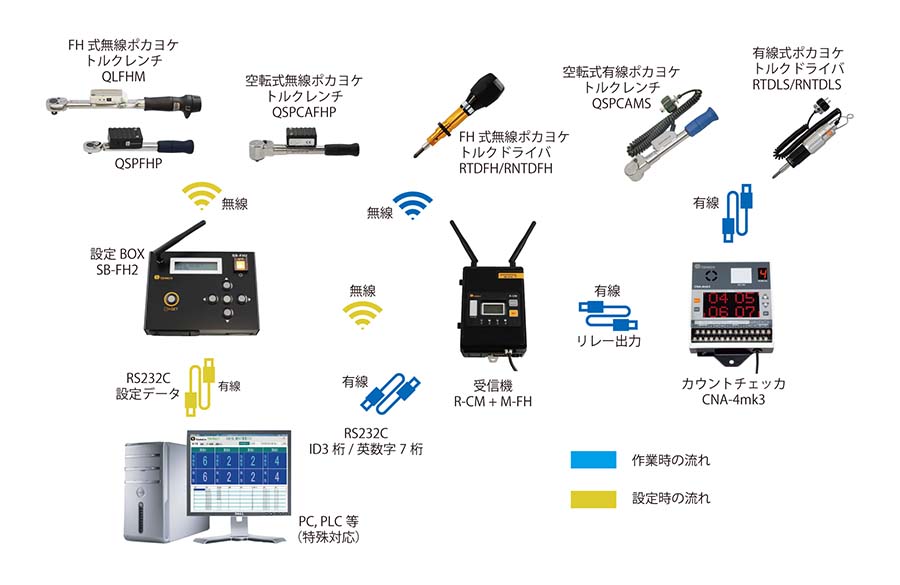

  • 通过将其与单独出售的计数检查器(CNA-4mk3)组合在一起,可以轻松创建Pokayoke系统。

  • 限位开关发出的信号被输入到音序器等中,并通过与线路互锁来创建拧紧保证系统。

  • LS线使用卷曲线,具有出色的耐用性。

规格

模型RTDLS120CNRTDLS260CNRTDLS500CNRNTDLS120CNRNTDLS260CNRNTDLS500CN
扭矩调整范围
[cN ・ m]
最小到最大20-12060-260100-50040-120100-260200-500
1刻度[cN ・ m]1个2个2.5------
适用螺丝
(参考)
机械螺丝(M3.5)M4(M4.5)M5.M6(M3.5)M4(M4.5)M5.M6
自攻钉M3(M3.5)M4(M4.5)M3(M3.5)M4(M4.5)
尺寸[mm]总长L'184201212166167175
握把直径D1243033243033
身体D2182325.5------
D311
D435403540
L124
L2157.5-167.5175.3-185.3186.5-198.5133.5136.5144.8
储物柜d334145------
w ^3037.541------
质量[公斤]0.340.450.540.320.390.48
